Norsat International Inc.
| ANTENNA SPECIFICATIONS | |
| Acceleration | Azimuth: 800 °/sec² Elevation: 1000 °/sec² |
| ACU Size | 19" Rack 1U size |
| Angle Display Resolution | 0.1 degrees |
| Angle Display Range Elevation | 0° to +115° |
| Angle Display Range Elevation Azimuth | Unlimited |
| Antenna Aperture | 0.45 m |
| Antenna Drive Mode | Auto Tracking |
| Antenna Input Power | 28VDC |
| Auto Acquisition | Yes |
| Auto Acquistion Time | 5 minutes Max. |
| Azimuth Range | Unlimited |
| Azimuth Speed | 10º/sec |
| Cross Angle | Tilt : ±20º |
| Cross Polarization Isolation | 35dB |
| Dish Diameter | 0.45 M |
| Elevation Range | 0° to +115° |
| Elevation Speed | 10º/sec |
| Encoder Accuracy AZ | 0.01º |
| Encoder Accuracy EL | 0.01º |
| Feed Configuration | Ring focus |
| Operating Platform | 4-Axis |
| Polarization | Linear |
| Polarization Range | ±90º |
| Polarization Speed | 5º/sec |
| Preset Satellite | 80 satellites |
| Standard BUC Options | Built in 25 W |
| Standard LNB Options | Universal 2LO PLL LNB |
| RF SPECIFICATIONS | |
| G/T | 10.18 dB/K (in Radome) @ 30deg. Elevation angle and 11.75 GHz, Clear Sky |
| LNB Reference Type | Internal |
| Rx Frequency | 10.7 - 12.75 GHz |
| Tx Frequency | 13.75 - 14.5 GHz |
| INTERFACE SPECIFICATIONS | |
| Dvb Tuner | DVB-S2 CCM |
| Openbmip | None |
| ENVIRONMENTAL SPECIFICATIONS | |
| Humidity | Up to 100% @ 40˚C |
| Temperature Operational | -20°C to +55°C |
| Temperature Storage | -40˚C - +70˚C |
| Temperature Survival | -20°C to +55°C |

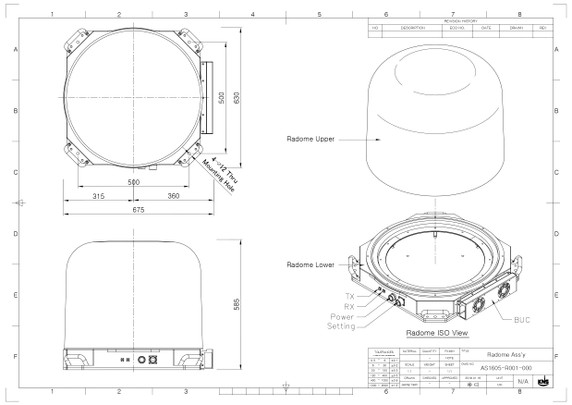

| PHYSICAL SPECIFICATIONS | |
| Product Dimensions Height | 585 mm |
| Product Dimensions Length | 680 mm |
| Product Dimensions Width | 630 mm |
| Product Weight | 60 kg |
| ADDITIONAL INFORMATION | |
| Aluminium Content | 30 kg |
| Aluminium COO | KR |
| Aluminium Total Value | $75 |
| Country Of Origin | Made in Republic of Korea |
| Ex Works | Hong Kong |
| Harmonized System Code | 8529109100 |
| Number Of Packages | 1 |
| Unit Package Dimensions Height | 1000 mm |
| Unit Package Dimensions Length | 800 mm |
| Unit Package Dimensions Width | 800 mm |
| Unit Package Weight | 97 kg |
| Warranty | 1 year |
